工作原则
聚四氟乙烯百叶窗通过手柄或执行机构操作。弹簧垫圈系统将快门压在阀体的内圆柱形表面上，确保密封紧密。
空气致动阀可以配备顶部单元或用于阀的位置远程指示横向装配指示单元。该手动操作阀可装配有横向安装的指示单元。执行器是齿条和小齿轮设计弹簧复位或空气对空气的版本。弹簧致动器返回一个主活塞操作，而空气 - 空气致动器具有两个操作。
标准设计

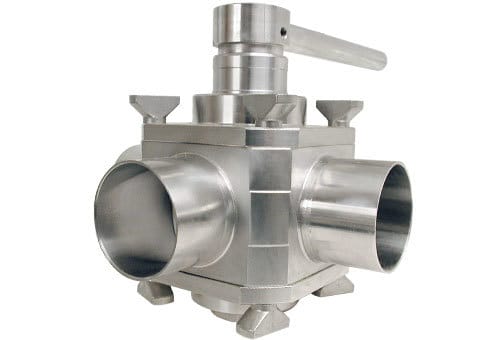

这种阀门由刚体和内圆柱形孔以及用于管道连接的两个或三个端口组成。两个盖子有导向环或内部轴的轴承，支持和定位快门。不锈钢手柄或执行机构适合旋转轴。
该致动器由具有齿杆（齿条和小齿轮），互连的气缸和一个或两个主活塞的系统的相互作用，其与所述阀轴的齿轮。该系统是不敏感的阀压力冲击。
某些行业需要拆卸和清洗手动操作的阀门。如果在清洗操作过程中得到了正确的控制(脉冲)，则气动操作的阀门不需要拆卸来确保正确的清洗。
为了达到总滤水性，阀的手动或气动操作的版本应安装在管道系统中与至少一个端口在垂直向下的位置。
材料
| 产品过流钢件 | 316升 |
| 完成 | 抛光 |
| 海豹 | 快门PTFE |
| 密封件（在阀） | 三元乙丙橡胶 |
| 密封件（在致动器） | 腈(NBR) |
技术数据
| 最高温度 | 230°F |
| 快门最大压力 | 44磅 |
| 快门后最大压力 | 145磅 |
| 气压为执行机构 | 116磅（最大） |
| 压缩空气连接 | R 1/8" (BSP)，内螺纹 |
尺寸
阀门
| 大小 （在） |
A1 （在） |
乙 （在） |
OD （在） |
ID （在） |
Ť （在） |
Ë （在） |
G （在） |
ķ （在） |
重量 （磅） |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 4.57 | 2 5/9 | 1.00 | 0.89 | 0.06 | 1.65 | 2.17 | 5.12 | 4.00 |
| 1.5 | 5.87 | 3.54 | 1.51 | 1.4 | 0.05 | 2.2 | 2.76 | 5.12 | 7.30 |
| 2 | 6.34 | 4.02 | 2.06 | 1.91 | 0.07 | 2.44 | 3.23 | 7.09 | 10.60 |
| 2.5 | 7.05 | 4.65 | 2.53 | 2.37 | 0.08 | 2.76 | 4.13 | 7.09 | 15.20 |
| 3 | 8.03 | 5.39 | 3.00 | 2.83 | 0.08 | 3.15 | 4.33 | 9.25 | 23.15 |
| 4 | 11.5 | 7.68 | 4.00 | 3.82 | 0.09 | 4.61 | 6.1 | 12.99 | 55.15 |
致动器
| 大小 （在） |
A1 （在） |
A2 （在） |
H1 630（中） |
H1 631（在） |
H1 632（在） |
H1 633（在） |
H2 630（中） |
H2 631（在） |
H2 632（在） |
H2 633（在） |
H3 （在） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 6.69 | 9.17 | 2.24 | 2.24 | 3.74 | 3.74 | 12.83 | 4.69 | 6 1/6 | 9 4/7 | 1.69 |
| 1.5 | 6.69 | 10.24 | 2.24 | 2.24 | 3.74 | 3.74 | 12.83 | 4.69 | 6.18 | 9.57 | 1.69 |
| 2 | 6.69 | 10.75 | 2.24 | 2.24 | 3.74 | 3.74 | 12.83 | 4.69 | 6.18 | 9.57 | 1.69 |
| 2.5 | 6.77 | 11.42 | 11.22 | 2.24 | 3.74 | 3.74 | 11.22 | 4.69 | 6.18 | 9.57 | 1.69 |
| 3 | 7.01 | 12.4 | 11.22 | 2.24 | 3.74 | 3.74 | 11.22 | 4.69 | 6.18 | 9.57 | 1.69 |
| 4 | 7.64 | 15.31 | - | 4.69 | 7.64 | 11.06 | - | 4.69 | 7.64 | 11.06 | 1.69 |
压力降/处理能力
产品资源雷竞技好吗
查看所有资源由雷竞技好吗阿法拉伐博客文章
备件
- Koltek AH备件
- 630年致动器
-
服务包
部分 1-2的w / o指示 1-2 W /指示 2.5-3 W / O指示 2.5-3 W /指示 服务套件 9611924175 9611924176 9611924177 9611924178 备件
部分 1-2的w / o指示 1 - 2 w /指示 2.5-3 W / O指示 2.5-3 W /指示 图的关键 机壳 9612480901 9612480901 9612480901 9612480901 1 纺锤 9612479601 9612479601 9612479601 9612479601 2 楔 9612493701 9612493701 9612493701 9612493701 3 齿轮 9612479501 9612479501 9612479501 9612479501 4 轴承 9611993172 9611993172 9611993172 9611993172 五 O型圈 9611991413 9611991413 9611991413 9611991413 6 导环 9612493801 9612493801 9612493801 9612493801 7 轴承 9612494101 9612494101 9612494101 9612494101 8 锁环 9612480301 9612480301 9612480301 9612480301 9 活塞(1 - 2) 9612493901 9612493901 N / A N / A 10 活塞式(2.5 - 3) N / A N / A 9612493901 9612493901 10 o形环(1 - 2) 9611992233 9611992233 N / A N / A 11 o形环(2.5 - 3) N / A N / A 9611992233 9611992233 11 指示杆 N / A 9612505501 N / A 9612505501 12 O型圈 N / A 9611992129 N / A 9611992129 15 气缸（1-2" ） 9612481901 9612491901 N / A N / A 16 气缸(2.5 - 3) N / A N / A 9612494801 9612494801 16 油缸 9612479701 9612479701 N / A N / A 17 O型圈 9611993170 9611993170 9611993170 9611993170 18 锁线 9612482501 9612482501 9612482501 9612482501 19 阿一"的帽子 9612495901 9612495901 N / A N / A 20. 用于AH 1.5英寸的阀盖 9612496001 9612496001 N / A N / A 20. 阿帽2" 9612496101 9612496101 N / A N / A 20. 阀盖的AH 2.5" N / A N / A 9612496201 9612496201 20. 3英寸的阿帽 N / A N / A 9612505101 9612505101 20. 螺杆 22103102 22103102 22103102 22103102 21 春天(1 - 2) 9612505401 9612505401 N / A N / A 22 春天(2.5 - 3) N / A N / A 9612505301 9612505301 22 锁线（1-2" ） 9612494401 9612494401 N / A N / A 23 锁线（2.5-3" ） N / A N / A 9612495201 9612495201 23 轮缘 9612506501 N / A N / A 9612494901 24 轮缘 N / A N / A 9612494901 N / A 24 法兰指示 N / A 9612494501 N / A N / A 25 法兰指示 N / A N / A N / A 9612494701 26 螺杆 N / A N / A N / A 9611993173 26A 指示阀杆螺丝 N / A 9611993436 N / A 9611993436 27 空气接头 881249420 881249420 881249420 881249420 32 指南指示 N / A N / A N / A 9612495101 33 锭子延长(仅限AH 1”) 9612482001 9612482001 N / A N / A 34 - 631执行器
-
服务包
部分 1-2的w / o指示 1-2 W /指示 2.5 - 4 w / o迹象 2.5-4 W /指示 服务套件 9611924175 9611924176 9611924177 9611924178 备件
部分 1-2的w / o指示 1-2 W /指示 2.5 - 4 w / o迹象 2.5-4 W /指示 图的关键 机壳 9612480901 9612480901 9612480901 9612480901 1 纺锤 9612479601 9612479601 9612493301 9612493301 2 楔 9612493701 9612493701 9612493701 9612493701 3 齿轮 9612479501 9612479501 9612479501 9612479501 4 轴承 9611993172 9611993172 9611993172 9611993172 五 O型圈 9611991413 9611991413 9611991413 9611991413 6 导环 9612493801 9612493801 9612493801 9612493801 7 轴承 9612494101 9612494101 9612494101 9612494101 8 锁环 9612480301 9612480301 9612480301 9612480301 9 活塞(1 - 2) 9612493901 9612493901 N / A N / A 10 活塞（2.5-4" ） N / A N / A 9612493901 9612493901 10 o形环(1 - 2) 9611992233 9611992233 N / A N / A 11 O型圈（2.5-4" ） N / A N / A 9611992233 9611992233 11 指示杆 N / A 9612480501 N / A 9612480501 12 O型圈 N / A 9611990096 N / A 9611990096 13 卡簧 N / A 9611993171 N / A 9611993171 14 O型圈 N / A 9611992129 N / A 9611992129 15 油缸 9612479903 N / A N / A 9612479903 16 油缸 N / A N / A 9612479903 N / A 16 油缸 N / A 9612480001 N / A 9612480001 16A 油缸 9612479701 9612479701 N / A N / A 17 O型圈 9611993170 9611993170 9611993170 9611993170 18 锁线 9612482501 9612482501 9612482501 9612482501 19 阿一"的帽子 9612495901 9612495901 N / A N / A 20. 用于AH 1.5英寸的阀盖 9612496001 9612496001 N / A N / A 20. 阿帽2" 9612496101 9612496101 N / A N / A 20. 阀盖的AH 2.5" 9612496201 9612496201 N / A N / A 20. 3英寸的阿帽 9612505101 9612505101 N / A N / A 20. 4"的阿帽 N / A N / A 9612480801 9612480801 20. 螺杆 22103102 22103102 22103102 22103102 21 空气接头 N / A 9611992563 N / A 9611992563 32 空气接头 881249420 881249420 N / A N / A 32个 空气接头 N / A N / A 881249420 881429420 32个 锭子延长(仅限AH 1”) 9612482001 9612482001 N / A N / A 34 - 632年致动器
-
服务包
部分 1 - 3 w / o迹象 1-3瓦特/指示 4瓦特/ O指示 4瓦特/指示 服务套件 9611924175 9611924176 9611924177 9611924178 备件
部分 1 - 3 w / o迹象 1-3瓦特/指示 4瓦特/ O指示 4瓦特/指示 图的关键 机壳 9612480901 9612480901 9612480901 9612480901 1 纺锤 9612479601 9612479601 9612493301 9612493301 2 楔 9612493701 9612493701 9612493701 9612493701 3 齿轮 9612479501 9612479501 9612479501 9612479501 4 轴承 9611993172 9611993172 9611993175 9611993172 五 O型圈 9611991413 9611991413 9611991413 9611991413 6 导环 9612493801 9612493801 9612493801 9612493801 7 轴承 9612494101 9612494101 9612494101 9612494101 8 锁环 9612480301 9612480301 9612480301 9612480301 9 活塞 9612493904 9612493903 N / A N / A 10 活塞 N / A N / A N / A 9612493902 10 活塞 N / A N / A 9612493905 9612493905 10 O型圈 9611992233 9611992233 N / A N / A 11 O型圈 N / A N / A 9611992233 9611992233 11 指示杆 N / A 9612506301 N / A 9612506301 12A 弹簧 N / A 9612370001 N / A 9612370001 12B 螺杆 N / A 9612506701 N / A 9612506701 12C 扩展干 N / A 9612369401 N / A 9612369401 12D O型圈 N / A 9611992129 N / A 9611992129 15 油缸 9612479902 N / A N / A 9612479904 16 油缸 N / A N / A 9612479904 N / A 16 油缸 N / A 9612480002 N / A 9612480003 16A 油缸 9612479901 9612479901 N / A N / A 17 O型圈 9611993170 9611993170 9611993170 9611993170 18 锁线 9612482501 9612482501 9612482501 9612482501 19 阿一"的帽子 9612495901 9612495901 N / A N / A 20. 用于AH 1.5英寸的阀盖 9612496001 9612496001 N / A N / A 20. 阿帽2" 9612496101 9612496101 N / A N / A 20. 阀盖的AH 2.5" 9612496201 9612496201 N / A N / A 20. 3英寸的阿帽 9612505101 9612505101 N / A N / A 20. 4"的阿帽 N / A N / A 9612480801 9612480801 20. 螺杆 22103102 22103102 22103102 22103102 21 空气接头 N / A 9611992563 N / A 9611992563 32 空气接头 881249420 881249420 N / A N / A 32个 空气接头 N / A N / A 881249420 881249420 32个 布什 9611993437 9611993437 9611993437 9611993437 33 主轴Exentention（仅用于AH 1" ） 9612482001 9612482001 N / A N / A 34 - 633执行器
-
服务包
部分 1 - 3 4 服务套件 9611924179 9611924180 备件
部分 1 - 3 4 图的关键 机壳 9612480901 9612480901 1 纺锤 9612479601 9612493301 2 楔 9612493701 9612493701 3 齿轮 9612479501 9612479501 4 轴承 9611993172 9611993172 五 O型圈 9611991413 9611991413 6 导环 9612493801 9612493801 7 轴承 9612494101 9612494101 8 锁环 9612480301 9612480301 9 活塞 9612493904 N / A 10 活塞 N / A 9612493905 10 O型圈 9611992233 N / A 11 O型圈 N / A 9611992233 11 油缸 9612482201 N / A 16 油缸 N / A 9612482202 16 油缸 9612479901 N / A 17 O型圈 9611993170 9611993170 18 锁线 9612482501 9612482501 19 阿一"的帽子 9612495901 N / A 20. 用于AH 1.5英寸的阀盖 9612496001 N / A 20. 阿帽2" 9612496101 N / A 20. 阀盖的AH 2.5" 9612496201 N / A 20. 3英寸的阿帽 9612505101 N / A 20. 4"的阿帽 N / A 9612480801 20. 螺杆 22103102 22103102 21 辅助缸 9612482301 N / A 28 辅助缸 N / A 9612482301 28 辅助活塞 9612482401 N / A 29 辅助活塞 N / A 9612482401 29 锁线 9612495801 N / A 三十 锁线 N / A 9612495801 三十 O型圈 9611992236 N / A 31 O型圈 N / A 9611992236 31 空气接头 881249420 N / A 32 空气接头 N / A 881249420 32 主轴Extention（仅适用于AH 1" ） 9612482001 9612482001 34 - 手柄AH Koltek阀门
-
2种方法
部分 1/2 - 1.5 2-2.5 3 4 图的关键 手柄(含Pos. 12) 9612436204 9612436205 9612436206 9612449002 11 尖头螺钉 9611993004 9611993004 9611993004 9611993038 12 3路
部分 1/2 - 1.5 2-2.5 3 4 图的关键 手柄(含pos) 9612436201 9612436202 9612436203 9612449001 11 尖头螺钉 9611993004 9611993004 9611993004 9611993038 12
