工作原则
CPMO-2是通过压缩空气远程控制的。这种阀门在生产线上不需要变送器，只需要一个用于压缩空气的调压阀和一个压力表。
立即隔膜/阀塞系统反作用于产品压力的任何改变，并改变位置，使得预先设定的压力被维持。CPMO-2闭合在提高产品压力，并且反之亦然。
标准设计

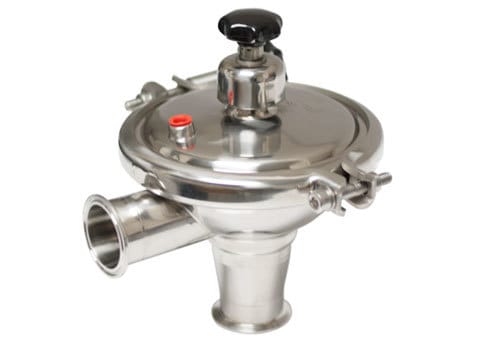

CPMO-2由带阀座的阀体、阀盖、带隔膜单元的阀塞和卡箍组成。膜片单元包括一个不锈钢盘(分为多个扇区)和放置在各个扇区两侧的柔性膜片。阀盖和阀体夹在一起。阀体和阀座是焊接在一起的。CPMO-2符合3-A标准。
材料表
| 产品过流钢件 | 316升 |
| 其他钢铁零件 | 304 |
| 下隔膜 | 包聚四氟乙烯三元乙丙橡胶(标准) 固体PTFE（可选） |
| 上隔膜 | 腈(NBR)标准 PTFE覆盖EPDM橡胶（可选） 固体PTFE（可选） |
| o形环 | 丁钠橡胶(标准) 氟橡胶（FPM）覆盖EPDM橡胶（可选） |
| 完成 | 32类风湿性关节炎 |
技术数据表
| 马克斯产品压力 | 145磅 |
| 闵产品压力 | 0ψ |
| 马克斯产品粘度 | 500厘泊 |
| 温度范围 | 14 - 203°F |
| 温度范围采用聚四氟乙烯/三元乙丙橡胶上隔膜 | 14 - 286°F（根据要求更高） |
| 空气压力 | 0 - 116磅 |
| 空连接 | 外圆英寸(BSP)，内螺纹 |
压力降/处理能力Diamgrams
维
| CV 27 | CV 11 | CV 2/18 | |
| A1（在） | 9.40 | 7.96 | 7.96 |
| A2（在） | 10.44 | 8.80 | 8.80 |
| C（在） | - | - | - |
| OD（在） | 2.31 | 2.31 | 2.31 |
| ID（在） | 2.16 | 2.16 | 2.16 |
| t（在） | 0.073 | 0.073 | 0.073 |
| E（在） | 4.05 | 2.23 | 2.23 |
| F（在） | 0.83 | 0.83 | 0.83 |
| G（在） | 5.01 | 5.01 | 5.01 |
| H（在） | 9.24 | 9.24 | 9.24 |
| Tri-Clamp（在） | 0.96 | 0.96 | 0.96 |
| 阀座直径（在） | 1.91 | 1.41 | 1.41 |
| 重量(磅) | 13.99 | 13.99 | 13.99 |
选项
订购选项
- 塞子尺寸(Cv 23、Cv 8、Cv 10或Cv 2/18)
- 膜片式如果没有标准
- 如果连接不焊端
- 必要时可选设备
可选的设备
- 外螺纹部件或钳衬符合要求的标准
- 压力表0 - 87psi, 1半英寸
- 压力表0 - 145磅，1.5英寸
- 空气压力调节阀的试剂盒，0 - 116磅
- 空气节流阀，用于调节速度的调整用于CPM-2阀
- 助推器产品压力（产品压力= 1.8×空气压力）超过可用的空气压力
- 3-A卫生标准标记上请求
产品资源雷竞技好吗
请通过以下方式查雷竞技好吗看所有资源阿法拉伐备件
- 服务包
-
Kv24 KV2 / 15 9611920218 9611920218 - CPMO-2备件
-
部分 Kv23 KV2 / 15 图关键 顶部手柄 9611992958 9611992958 1 垫圈 9611992559 9611992559 2 前 3135600034 3135600034 3. 垫圈 9611990786 9611990786 4 螺杆 9611991222 9611991222 5A 夹处理 9612337001 9612337001 5B 钳 9612335201 9612335201 6 封面 3135600671 3135600671 7 空气接头 88139750 88139750 7A O型圈，NBR 22340649 22340649 8 O形圈，FPM 9611992253 9611992253 8 指南 3135600722 3135600722 9 橡胶隔膜, 3135600142 3135600142 10 上隔膜，EPDM / PTFE 3135600144 3135600144 10 上隔膜，PTFE 9612305702 9612305702 10 内圈 3135600631 3135600631 11 支持部门 3135600621 3135600621 12 外环 9612305801 9612305801 13 下光圈叶片，EPDM / PTFE 9612306601 9612306601 14 较低的隔膜,聚四氟乙烯 9612305701 9612305701 14 阀芯 9612306001 9612306201 15 阀体、焊接 9612334101 9612334201 16
