标准设计

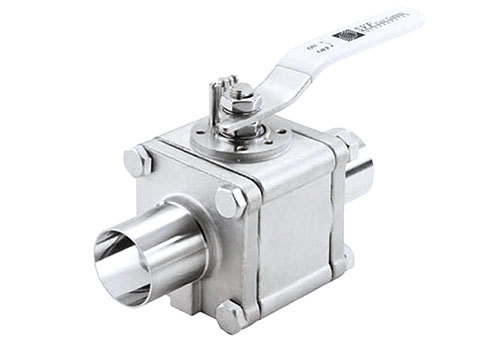

SB79系列HASTELLOY®球阀是符合物的ASME-BPE。它设计为硅胶免费，并完整的316L不锈钢铸造结构。
雪佛龙V-ring阀杆密封件确保低摩擦力和泄漏紧密性能（仅限2.5英寸〜4英寸）。有控制的Delta铁氧体化学，锁定装置是标准的三个和四英寸阀。有一个腔填充TFM1600™座椅选项。阀门具有带有管ID尺寸的可排水设计。有焊接老板，便于净化端部，ISO 5211安装垫，便于致动。
封装的阀体密封便于焊接而不需要拆卸。端部连接包括三钳®和加长管外径。标准的内部装饰为20Ra或更好，端部设计用于轨道焊接。这种球阀包括一个专用的“微调”手柄，用于在尺寸1/2英寸~ 2英寸上精确定位。
技术数据
| 大小 (在) |
简历 | 扭矩 (in-lbf) |
|---|---|---|
| 1/2 | 8 | 60. |
| 3/4 | 29 | 60. |
| 1 | 66. | One hundred. |
| 1 1/2 | 192. | 200 |
| 2 | 434 | 250 |
| 2个半 | 723 | 450 |
| 3. | 1124 | 1300 |
| 4 | 2100 | 1400. |
| 6 | 4700. | 4160 |
*对于带有TFM1600非空腔填充阀座的清洁流体，采用全压差
材料
| 项目 | 描述 | 标准材料 |
|---|---|---|
| 1 | 身体 | 316L不锈钢(ASTM A351 CF3MN) |
| 2 | 终端盒 | 316L不锈钢(ASTM A351 CF3MN) |
| 3. | 球 | 316L不锈钢(ASTM A351 CF3MN) |
| 4 | 干 | H316L不锈钢（ASTM A351 CF3MN） |
| 5 | 座位 | TFM1600. |
| 6 | 身体密封 | PTFE / TFM1600 |
| 7 | 茎密封 | TFM1600. |
| 8 | 锁紧装置(可选) | 304不锈钢 |
维度数据
| 大小 (在) |
a - 1 (在) |
a - (在) |
B (在) |
D (在) |
l (在) |
W (在) |
重量 (磅) |
|---|---|---|---|---|---|---|---|
| 1/2 | 5.50 | 3.50 | 0.97 | 5 | 2.22 | 0.065 | 2 |
| 3/4 | 6.00 | 4.00 | 0.62 | 5 | 2.28 | 0.065 | 2 |
| 1 | 6.50 | 4.50 | 0.87 |
6 | 2.56 | 0.065 | 4 |
| 1 1/2 | 7.50 | 5.50 | 1.37 |
7 | 3.09 | 0.065 | 8 |
| 2 | 8.00 | 6.25 | 1.87 | 7 | 3.45 | 0.065 | 13 |
| 2个半 | 9.50 | 6.75 | 2.37 | 10 | 5.35 | 0.065 | 23 |
| 3. | 10.50 | 7.00 | 2.87 | 14 | 6.55 | 0.065 | 31 |
| 4 | 12.50 | 8.50 | 3.83 | 22 | 7.14 | 0.083 | 46. |
| 6 | 16.00 | 17.00 |
5.78 | 26 | 12.00 | 0.109 | 196. |
压力/温度图表
