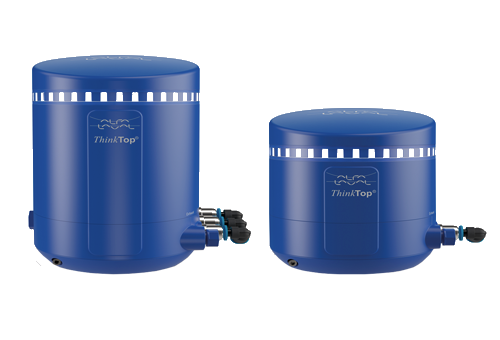

阿法拉伐ThinkTop装置控制和指示单元

阿法拉伐ThinkTop装置提供它的360度LED指示实时阀状态的信息。7天24小时运行,控制ThinkTop的单位是直观,可靠,快速地设置。这些单位在考虑灵活性创造,提供所有阿法拉伐单个传感器解决方案隔膜,蝴蝶,单座mixproof阀门。的V70版本功能突发座清洁功能,控制阀的最佳打开位置和使得能够实现高达90%的CIP液体节省。

楷模

  • V50
  • V70
应用

V50的ThinkTop和V70是专为在乳品,食品,饮料使用,和生物制药行业。

好处:

  • 自动设置
  • 自动阀识别
  • 自动选择公差带
  • 快速自动、实时和flex设置
  • 360度的领导指示
  • 突发座椅干净
  • 可交换air-fittings(线程)
  • 可与ThinkTop经典
工作原理

该控制单元为隔膜阀、蝶阀、单座阀和防混和阀提供了单一传感器解决方案,它可以安装最多三个电磁阀。ThinkTop使用安装在阀杆上的物理传感器目标,将PLC的电子输出信号转换为机械能,从而给气动阀门通电或断电。

安装与自动设置或实时设置是直观和快速。要启动自动设置,只需按“选择”键,然后按“ENTER”键,即可开始设置程序。这个过程是按照安装在控制单元上的电磁阀的数量来完成的。另外,可以使用用于远程配置的内置Live设置特性来设置ThinkTop,而不需要拆除控制头。

工作原理

所述的ThinkTop控制头内,传感器准确地检测阀杆运动,通过使用微芯片传感器中的任何给定时间的阀的位置。要找到当前阀位置,传感器芯片的传感器板内通过计算的指示销产生的轴向磁场之间的角度安装在所述阀杆上。

所述传感器系统接收的信号从PLC系统以打开或关闭所述阀,并且发送反馈信号在主阀或阀座提升位置和条件回PLC系统。

综合通信

三种接口可以连接到ThinkTop到任何PLC系统,可以任意组合使用:

  • 数字接口
  • AS-接口(31级或62的节点)
  • DeviceNet接口(63个节点)
特性

无接触,设置和忘记传感器系统和多达三位电磁阀。同时探测的条件和阀杆具有±0.004英寸的精度的位置。设置参数保存,但更大的灵活性和易于操作,可以很容易地进行重新编程。因为微芯片传感器直接模制到控制头,它们对温度,振动和压力冲击的影响较不敏感。

个别预设阀公差带消除自我调整和确保最佳的操作可靠性上的任何阿尔法伐的卫生气动阀。这有助于防止污染和生产故障以及有利于提高生产率,延长阀门使用寿命,更多的正常运行时间。

耐久力

ThinkTop具有坚固、耐用和可靠的阀门传感和控制总成,可以在几乎任何环境下运行。这款卫生的设计经受住了物理冲击、污染、霜冻、紫外线辐射以及高达140˚F的高温。

完全防水,ThinkTop的特点是防渗排气技术,防止水凝结和灰尘、水和其他颗粒进入控制头。因此,控制头可以用水或清洗液冲洗下来,而不会将重要的设置作为风险。

技术数据
工作温度 14 - 140˚F
传感器精度 0.004
行程长度 0.004 - 4.09中
电源电压 24伏直流电
物理数据
塑料零件 尼龙PA 12
钢零件 304
空调配件 镀镍/尼龙6 PA
