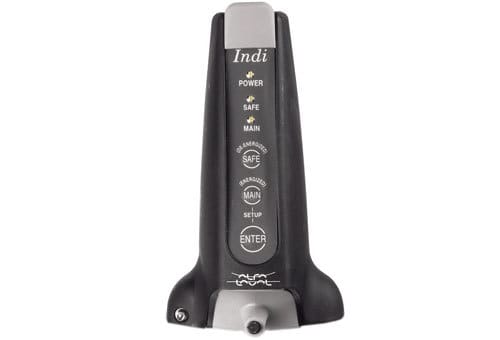

阿法拉伐IndiTop®显示单位
该IndiTop®是配合使用各种气动阀门加工的简单指示单元。它用于通过电子信号的装置，以提供阀门的位置的指示。安装在阀的顶部，所述IndiTop感测阀的位置，并发送反馈信号到PLC，以指示所述阀是打开的，关闭或这两个设定位置的外侧。
IndiTop是一个伟大的选择，当反馈是你所需要的。其简单的，封闭式的设计提供了最低限度的维护和安装要求可靠的反馈。
阿法拉伐传热，分离和流体处理的关键技术领域内的产品和解决方案的全球领先供应商。
应用
与所有主要的PLC（可编程逻辑控制器）数字输入卡兼容，所述IndiTop是理想的，用于食品，乳品，和酿造系统以及生物制药应用。
工作原则
所述IndiTop利用磁铁，其被拧到阀杆（与单元提供）。磁铁的目标传感器被集成到IndiTop单元。这种独特的非接触式系统，消除了机械调整的需要，因为没有机械开关使用。
而其目标螺纹连接到阀致动器“蘑菇”与在阀杆两个内六角螺钉单元被安装。一旦建立，或者通过从快速和容易的5推设置或远程PLC-单元将能够通过一个固定的电缆发送关于阀门位置的反馈。此过程确立了“开放”和“闭合”阀门的具有±0.04英寸的精确度的位置。
主要特点
- 与DC和AC电源电压工作（8-30V DC / AC）
- 两个PNP / NPN数字DC / AC反馈信号
- 快速通过的按钮轻松5推设置
- 从PLC远程设置
- 在停电时保持设置
- 通过LED的视觉指示
- 16脚固定电缆
- 无机械调整
- ±0.2英寸容忍保存位置
反馈信号
IndiTop能够在直流和交流提供两个PNP / NPN数字反馈信号。PNP或NPN的选择是通过接线完成。通过LED的视觉指示不断显示当前阀位置和功率（ON / OFF）。
材料
| 塑料零件 | 尼龙PA6和POM |
| 橡胶零件 | SEBS |
| 金属零件 | 不锈钢DIN 914个A2黄铜 |
技术数据
| 传感器精度 | ±0.04英寸 |
| 感应距离 | 0.2±0.12英寸 |
| 行程 | 0.24 - 3.17英寸 |
| 电源电压 | 8 - 30 VDC / AC |
| 电源电流* | 最大45毫安 |
| 电气接口 | 5米0.2英寸直径：固定PVC电缆（6）的26根AWG导线 |
| 防护等级 | IP66 / 67 |
*电源接通时的初始电流较高。电流脉冲的实际形状取决于所使用的电源。的典型值在13毫秒（调节PS）到360毫安RMS期间8毫秒（未调节的PS）是150毫安RMS。
在UL508 UL要求的满足要求的单位通过与2类电源单元（UL1310）或2类和3个变压器（UL1585）的规定的隔离电源供电。
