不锈钢适配器

使用CSI中的一种卫生过程系统,在不锈钢中的许多适配器。我们在我们的三个美国仓库中储存各种尺寸,类型和连接。

At CSI, we ensure that our stock of sanitary adapters meets stringent quality standards for a hassle-free installation. Our multiple adapter options mean that you can easily tie in to supply lines or make other transitions.

对于适配器选项,具有更耐腐蚀性,CSI还提供AL-6XN® Alloy AdaptersandHastelloy®C-22®适配器.

有些项目是如上所述的3-A批准。

Pipe Adapters

CSI的管道管适配器在调度管道尺寸之间平稳地过渡到OD管尺寸,配有对接焊接或三夹型管连接。

特征
  • 锥形流动
  • 方形末端(用于单通融合焊接)在附表5和10中
  • 标准管道斜面按时间表40
  • Reducing sizes are also available
技术数据
连接 对接焊接,三夹
Materials 316L,Al-6XN合金,Hastelloy C-22
室壁厚度 附表5,10,40

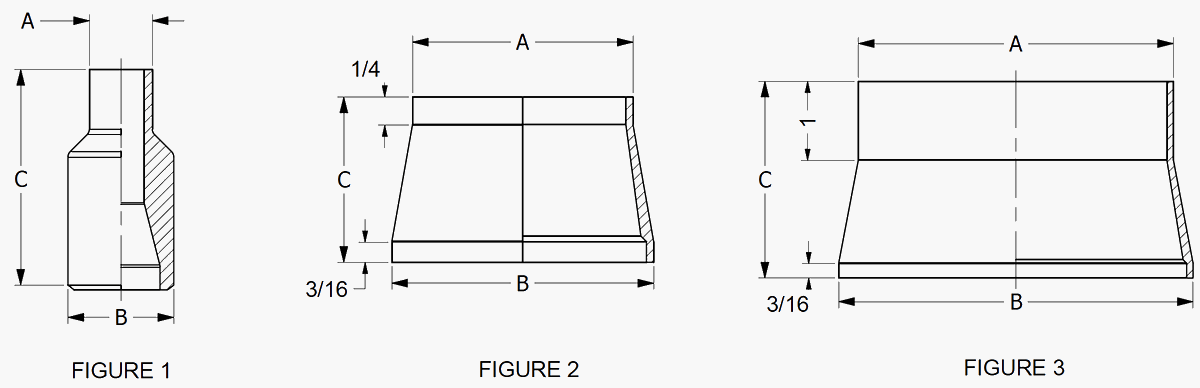

对接焊接管X对接焊接管适配器SW31(尺寸管)Px(尺寸管)T.
SW31
316L材料部分# 画画 A - Tube

(在)

B - Pipe

(在)

C

(在)

管壁厚度

(在)

Nominal Pipe OD

(在)

管壁厚度

(在)

SW3105PX05T 图。1 ½ ½ 1.75 0.065 0.840. 0.083
SW3105PX75T. 图。1 ¾ ½ 1.75 0.065 0.840. 0.083
SW3175PX75T. 图。1 ¾ ¾ 1.75 0.065 1.050 0.083
SW3110PX10T. 图2 1 1 1.50 0.065 1.315 0.109
SW3115PX15T 图2 1½. 1½. 1.50 0.065 1.900 0.109
SW3120px20t. 图2 2 2 1.50 0.065 2.375 0.109
SW3125PX25T. 图3. 2½. 2½. 2.50 0.065 2.875 0.120
SW3130PX30T. 图3. 3 3 2.50 0.065 3.500. 0.120
SW3140px40t. 图3. 4 4 2.50 0.083 4.500 0.120
SW3160px60t. 图。1 6 6 1.50 0.109 6.625 0.134

尺寸和项目编号适用于316L时分10管。额外的大小和减少配置可根据要求提供。

管道对接焊缝x Tri-Clamp®管适配器14MPW(尺寸)p
14MPW.
316L材料部分#
画画 A - Tri-Clamp

(在)

B - Pipe

(在)

C

(在)

Nominal Pipe OD

(在)

管壁厚度

(在)

14MPW.05P 图。1 ½ ½ 1.75 0.840. 0.083
14MPW.75X05P 图。1 ¾ ½ 1.75 0.840. 0.083
14MPW.75P 图。1 ¾ ¾ 1.75 1.050 0.083
14MPW10P. 图2 1 1 1.50 1.315 0.109
14MPW.15P 图2 1½. 1½. 1.50 1.900 0.109
14MPW20P. 图2 2 2 1.50 2.375 0.109
14MPW25P. 图3. 2½. 2½. 2.50 2.875 0.120
14MPW.30P 图3. 3 3 2.50 3.500. 0.120
14MPW40P. 图3. 4 4 2.50 4.500 0.120
14MPW60P. 图。1 6 6 1.75 6.625 0.134

尺寸和项目编号适用于316L时分10管。额外的大小和减少配置可根据要求提供。

Hose Barb Adapters

FEATURES

CSI的SOWS BARB适配器在焊缝和三夹连接件中允许从卫生管到柔性软管轻松过渡。用软管夹以固定软管。

技术数据
连接 对接焊接,三夹
Materials 316L,Al-6xN合金或Hastelloy C-22
结束 25 Ra ID, 32 Ra OD
Contact CSI for other finish options.
对接焊接X软管倒钩适配器
部分 # 尺寸od.

(在)

A

(在)

倒钩#
F0038 1.75 5
F0036. ½ 1.75 5
F0037. ¾ 1.75 5
F0021. 1 3.00 10.
F0022 1½. 3.00 10.
F0024 2 3.00 10.
F0040 2½. 3.00 10.
F0025 3 3.00 10.

大小和项目编号apply to 316L material and OD tube sizes.

Butt-Weld-x-Hose-Barb
Tri-Clamp X软管倒钩适配器14mphrxl尺寸 - 材料表面
316L材料部分#

(7完成)

尺寸od.

(在)

A

(在)

倒钩#
14Mphrxl-0.5-316L-7 ½ 2.25 5
14MPHRXL-0.75-316L-7 ¾ 2.25 5
14Mphrxl-1-316L-7 1 3.50 10.
14Mphr.XL-1.5-316L-7 1½. 3.50 10.
14Mphrxl-2-316L-7 2 3.50 10.
14Mphr.XL-2.5-316L-7 2½. 3.50 10.
14Mphr.XL-3-316L-7 3 3.50 10.

额外的尺寸和饰面可用。

Tri-Clamp-X-Hose-Barb
Tri-Clamp减少软管倒钩适配器14MPHR-Tri-Clamp尺寸XHOSE BARB尺寸 - 材料
316L材料部分#

(7完成)

Tri-Clamp尺寸

(在)

软管倒钩尺寸

(在)

A

(在)

倒钩#
14Mphr-0.5x0.375-316L-7 ½ 1.750 5
14Mphr.-0.75X0.5-316L-7 ¾ ½ 1.750 5
14Mphr-1.5x0.5-316L-7 1½. ½ 1.750 5
14Mphr-1x0.75-316L-7 1 ¾ 1.750 5
14Mphr-1.5x0.75-316L-7 1½. ¾ 1.750 5
14Mphr.-1.5X1-316L-7 1½. 1 3.125 10.
14Mphr-2x1-316L-7 2 1 3.125 10.
14Mphr-2x1.5-316L-7 2 1½. 3.125 10.
14Mphr-3x2-316L-7 3 2 3.125 10.
14Mphr-3x2.5-316L-7 3 2½. 3.125 10.
14Mphr-4x3-316L-7 4 3 3.125 10.

额外的尺寸和可用。

软管 - 巴布

法兰适配器

CSI法兰适配器在卫生管和ANSI法兰连接之间进行过渡,简单且快速。提供三夹和对接焊接管连接。

技术数据
连接 ANSI Class 150 flange x Tri-Clamp or butt weld tube
Materials 316L,Al-6xN合金或Hastelloy C-22
结束 32 Ra ID, mill finish OD (standard)
Flange x Tri-Clamp Adapters38mp尺寸材料
316物质部件# A

(在)

B

(在)

C

(在)

D

(在)

# of Bolt
38MP-0.5-316L. ½ 1.75 3.50 0.44 4
38MP.-0.75-316L ¾ 1.75 3.88 0.50 4
38MP-1-316L. 1 1.88 4.25 0.56 4
38MP-1.5-316L. 1½. 1.88 5.00 0.69 4
38MP.-2-316L 2 2.38 6.00

0.75

4
38MP.-2.5-316L 2½. 2.38 7.00 0.88 4
38MP-3-316L. 3 2.75 7.50 0.94 4
38MP-4-316L. 4 2.38 9.00 0.94 8
38MP-6-316L. 6 2.38 11.00 1.00 8

大小和项目编号apply to 316L material and OD tube sizes. Reducing configurations available upon request. Flange dimensions conform to ANSI 16.5, Class 150.

法兰X-Tri-Clamp适配器
Flange x Butt Weld Adapters38BW-Size-Material
316L材料部分# A

(在)

B

(在)

C

(在)

D

(在)

# of Bolt
38BW-0.5-316L ½ 1.94 3.50 0.44 4
38BW-0.75-316L. ¾ 2.00 3.88 0.50 4
38BW-1-316L. 1 2.06 4.25 0.56 4
38BW-1.5-316L. 1½. 2.19 5.00 0.69 4
38BW-2-316L. 2 2.50 6.00 0.75 4
38BW-2.5-316L. 2½. 2.63 7.00 0.88 4
38BW-3-316L. 3 2.69 7.50 0.94 4
38BW-4-316L. 4 2.94 9.00 0.94 8
38BW-6-316L. 6 3.500. 11.00 1.00 8

大小和项目编号apply to 316L material and OD tube sizes. Reducing configurations available upon request. Flange dimensions conform to ANSI 16.5, Class 150.

38BW

来自Alfa Laval的适配器

Tri-Clamp X软管倒钩适配器14MPHR-Tri-Clamp尺寸XHOSE BARB尺寸 - 材料
14Mphr.

查看3d模型在阿尔法拉瓦尔CAD门户网站

304材料部分#

(7 finish)

316L材料部分#

(7 finish)

316L材料部分#

(PL完成)

316L材料部分#

(PM finish)

尺寸od.

(在)

A

(在)

- - 14Mphr-0.5x0.25-316L-PL 14Mphr-0.5x0.25-316L-PM ½x¼ 1.50
- - 14Mphr-0.5x0.375-316L-PL 14Mphr-0.5x0.375-316L-PM ½x⅜ 1.50
- - 14Mphr.-0.5-316L-PL 14Mphr.-0.5-316L-PM ½x½. 1.50
- - 14Mphr-0.75x0.25-316L-PL - ¾x¼ 1.50
- - 14Mphr-0.75x0.375-316L-PL - ¾x⅜ 1.50
- - 14Mphr-0.75x0.5-316L-PL - ¾x½. 1.50
- - 14Mphr-0.75-316L-PL 14Mphr-0.75-316L-PM ¾x¾ 1.50
14Mphr.-1-304-7 14Mphr-1-316L-7 14Mphr-1-316L-PL 14Mphr-1-316L-PM 1 x 1 1.69
14Mphr-1.5-304-7 14 mphr - 1.5 - 316 - l - 7所示 14Mphr-1.5-316L-PL 14Mphr-1.5-316L-PM 1½x1½. 1.69
14Mphr.-2-304-7 14Mphr.-2-316L-7 14Mphr.-2-316L-PL 14Mphr.-2-316L-PM 2 x 2 2.31
14Mphr-2.5-304-7 14Mphr-2.5-316L-7 14Mphr-2.5-316L-PL 14Mphr-2.5-316L-PM 2½x2½. 2.00
14Mphr-3-304-7 14Mphr-3-316L-7 14Mphr-3-316L-PL 14Mphr-3-316L-PM 3 x 3. 3.11
14Mphr-4-304-7 14Mphr.-4-316L-7 14Mphr-4-316L-PL 14Mphr-4-316L-PM 4 x 4. 3.41

14Mphr是3-A认可的7个完成。

Tri-Clamp X Tygon软管适配器14Mpht.-Size-Material-Finish
14Mpht.

查看3d模型在阿尔法拉瓦尔CAD门户网站

304材料部分#

(7 finish)

316L材料部分#

(7 finish)

尺寸od.

(在)

A

(在)

B

(在)

C

(在)

14Mpht-1-304-7 14Mpht-1-316L-7 1 4.50 0.88 1.00
14Mpht-1.5-304-7 14Mpht.-1.5-316L-7 1½. 4.50 1.38 1.50
14Mpht-2-304-7 14Mpht.-2-316L-7 2 4.50 1.88 2.00
14Mpht.-2.5-304-7 14Mpht-2.5-316L-7 2½. 4.50 2.38 2.50
14Mpht.-3-304-7 14Mpht-3-316L-7 3 4.50 2.88 3.00
14Mpht.-4-304-7 14Mpht-4-316L-7 4 4.63 2.83 4.00
Tri-Clamp X雌性NPT适配器22mp尺寸 - 材料表面
22.MP

查看3d模型在阿尔法拉瓦尔CAD门户网站

304材料部分#

(7完成)

316L材料部分#

(7完成)

316L材料部分#

(PL完成)

316L材料部分#

(PM finish)

尺寸od.

(在)

A

(在)

- - 22.MP-0.5X0.125-316L-PL 22.MP-0.5X0.125-316L-PM ½x⅛ 1.25
- - 22MP-0.5x0.25-316L-PL 22MP-0.5x0.25-316L-PM ½x¼ 1.50
- - 22MP-0.5x0.375-3122MP-0.5x0.375-316L-PLL-PL. 22MP-0.5x0.375-316L-PM ½x⅜ 1.50
- - 22.MP-0.5-316L-PL 22.MP-0.5-316L-PM ½x½. 1.50
- - 22MP-0.5x0.75-316L-PL 22MP-0.5x0.75-316L-PM ½x¾ 1.62
- - 22MP-0.75x0.125-316L-PL 22MP-0.75x0.125-316L-PM ¾x⅛ 1.25
- - 22MP-0.75x0.25-316L-PL 22MP-0.75x0.25-316L-PM ¾x¼ 1.50
- - 22MP-0.75x0.375-316L-PL 22MP-0.75x0.375-316L-PM ¾x⅜ 1.50
22MP-1X0.75-304-7 22MP-1x0.75-316L-7 - - 1 x ¾ 1.63
22MP-1-304-7 22MP-1-316L-7 22MP-1-316L-PL 22MP-1-316L-PM 1 x 1 1.63
22MP-1.5X1.25-304-7 22MP-1.5x1.25-316L-7 - - 1½x1¼. 2.25
22.MP-1.5-304-7 22MP-1.5-316L-7 22MP-1.5-316L-PL 22MP-1.5-316L-PM 1½x1½. 2.25
22mp-1.5x0.75-314-7 22MP-1.5x0.75-316L-7 - - 1½x¾ 1.63
22MP-1.5X1-304-7 22.MP-1.5X1-316L-7 - - 1½x 1 1.63
22.MP-2X1.5-304-7 22MP-2X1.5-316L-7 - - 2 x1½. 2.34
22MP-2-304-7 22.MP-2-316L-7 22.MP-2-316L-PL
22.MP-2-316L-PM 2 x 2 1.69
22MP-2.5x2-304-7 22MP-2.5x2-316L-7 - - 2½x 2 2.093
22MP-2.5-304-7 22.MP-2.5-316L-7 22MP-2.5-316L-PL 22MP-2.5-316L-PM 2½x2½. 2.09
22MP-3-304-7 22MP-3-316L-7 22MP-3-316L-PL 22MP-3-316L-PM 3 x 3. 2.19
22MP-4-304-7 22MP-4-316L-7 22MP-4-316L-PL
22MP-4-316L-PM 4 x 4. 3.65
Tri-Clamp X Male NPT适配器21MP尺寸 - 材料
21MP.
304材料部分#

(7 finish)

316L材料部分#

(7 finish)

316L材料部分#
(PL完成)
316L材料部分#
(PM finish)
尺寸od.

(在)

A

(在)

B

(在)

- - 21MP-0.5x0.125-316L-PL 21MP-0.5x0.125-316L-PM ½x⅛ 2.00 0.40
- - 21MP.-0.5X0.25-316L-PL 21MP.-0.5X0.25-316L-PM ½x¼ 2.00 0.59
- - 21MP.-0.5X0.375-316L-PL 21MP.-0.5X0.375-316L-PM ½x⅜ 2.00 0.60
- - 21MP.-0.5-316L-PL 21MP.-0.5-316L-PM ½x½. 2.00 0.78
- - 21MP-0.5x0.75-316L-PL 21MP-0.5x0.75-316L-PM ½x¾ 2.00 0.79
- - 21MP-0.75x0.125-316L-PL 21MP-0.75x0.125-316L-PM ¾x⅛ 2.00 0.40
- - 21MP.-0.75X0.25-316L-PL 21MP.-0.75X0.25-316L-PM ¾x¼ 2.00 0.59
- - 21MP-0.75x0.375-316L-PL 21MP-0.75x0.375-316L-PM ¾x⅜ 2.00 0.60
- - 21MP-0.75x0.5-316L-PL 21MP-0.75x0.5-316L-PM ¾x½. 2.00 0.78
- - 21MP.-0.75-316L-PL 21MP.-0.75-316L-PM ¾x¾ 2.00 0.79
21MP-1X0.75-304-7 21MP.-1X0.75-316L-7 - - 1 x ¾ 2.19 0.98
21MP.-1-304-7 21MP.-1-316L-7 21MP-1-316L-PL 21MP-1-316L-PM 1 x 1 2.25 0.69
21MP.-1.5X1.25-304-7 21MP-1.5X1.25-316L-7 - - 1½x1¼. 2.44 0.70
21MP.-1.5-304-7 21MP-1.5-316L-7 21MP-1.5-316L-PL 21MP-1.5-316L-PM 1½x1½. 2.44 0.72
21MP-1.5X0.75-304-7 21MP-1.5x0.75-316L-7 - - 1½x¾ 2.19 0.55
21MP.-1.5X1-304-7 21MP-1.5x1-316L-7 - - 1½x 1 2.31 0.72
21MP.-1.5X2-304-7 21MP.-1.5X2-316L-7 - - 1½x 2 2.63 0.72
21MP.-2X1.5-304-7 21MP-2X1.5-316L-7 - - 2 x1½. 2.47 0.75
21MP-2-304-7 21MP-2-316L-7 21MP-2-316L-PL 21MP-2-316L-PM 2 x 2 2.66 0.75
21MP-2.5x2-304-7 21MP-2.5x2-316L-7 - - 2½x 2 3.13 1.14
21MP-2.5-304-7 21MP.-2.5-316L-7 21MP-2.5-316L-PL 21MP-2.5-316L-PM 2½x2½. 3.28 1.38
21MP-3-304-7 21MP.-3-316L-7 21MP-3-316L-PL 21MP-3-316L-PM 3 x 3. 3.50 1.20
21MP-4-304-7 21MP-4-316L-7 21MP-4-316L-PL 21MP-4-316L-PM 4 x 4. 3.81 1.30
对接焊接X公共NPT适配器19WB.-Size-Material-Finish
304材料部分#

(1 finish)

316L材料部分#

(1 finish)

管od.

(在)

A

(在)

19WB.-0.5-304 19WB-0.5-316L. ½ 1.31
19WB.-0.75-304 19WB.-0.75-316L ¾ 1.63
19WB-1-304 19WB-1-316L. 1 1.75
19WB.-1.5-304 19WB.-1.5-316L 1½. 1.75
19WB-2-304 19WB.-2-316L 2 1.81
19WB.-2.5-304 19WB-2.5-316L. 2½. 2.31
19WB-3-304 19WB-3-316L. 3 2.50
19WB-4-304 19WB-4-316L. 4 2.56
19WB.
Lap Joint Stub End14VB尺寸 - 材料表面
304材料部分#

(7完成)

316L材料部分#

(7完成)

尺寸od.

(在)

A
(在)
B
(在)
14VB-0.5-304-7 14VB-0.5-316L-7 ½ 2.00 1.69
14VB-0.75-304-7 14VB-0.75-316L-7 ¾ 2.00 1.69
14VB.-1-304-7 14VB.-1-316L-7 1 2.00 2.00
14VB-1.5-304-7 14VB-1.5-316L-7 1½. 2.00 2.88
14VB.-2-304-7 14VB-2-316L-7 2 2.50 3.63
14VB-2.5-304-7 14VB-2.5-316L-7 2½. 2.50 4.13
14VB-3-304-7 14VB-3-316L-7 3 2.50 5.00
14VB-4-304-7 14VB.-4-316L-7 4 2.50 6.19
14VB.-6-304-7 14VB.-6-316L-7 6 3.50 8.63
14VB.
slip38SL尺寸 - 材料表面
304材料部分# 316L材料部分# 尺寸od.

(在)

A

(在)

B
(在)
38SL.-0.5-304 38SL-0.5-316L. ½ 3.50 0.38
38SL-0.75-304 38SL-0.75-316L. ¾ 3.87 0.38
38SL.-1-304 38SL-1-316L. 1 4.25 0.38
38SL.-1.5-304 38SL-1.5-316L. 1½. 5.00 0.38
38SL.-2-304 38SL-2-316L. 2 6.00 0.44
38SL-2.5-304 38SL.-2.5-316L 2½. 7.00 0.44
38SL-3-304 38SL-3-316L. 3 7.50 0.50
38SL-4-304 38SL-4-316L. 4 9.00 0.50
38SL-6-304 38SL-6-316L. 6 11.00 0.56
38SL.

斜面座椅适配器

普通X橡胶软管斜面座椅适配器14Ahr.-Size-Material-Finish
304材料部分#

(7完成)

尺寸od.

(在)

A

(在)

B
(在)
14 - 1.5 -气道高反应性304-7 1½. 1.69 1.50
14AHR-2-304-7 2 2.31 2.00
14AHR-3-304-7 3 3.50 3.00
14Ahr.-4-304-7 4 4.00 4.00
14Ahr.
普通X Tygon软管斜面密封适配器14A1-Size-Material-Finish
304材料部分#

(7完成)

尺寸od.

(在)

A

(在)

B
(在)
14AT-1-304-7 1 4.69 1.00
14AT-1.5-304-7 1½. 4.72 1.50
14AT-2-304-7 2 4.72 2.00
14AT-2.5-304-7 2½. 4.84 2.50
14A1-3-304-7 3 4.91 3.00
14AT-4-304-7 4 5.22 4.00
14A1
Threaded x Tygon Hose Bevel Seat Adapter15A1-Size-Material-Finish
304材料部分#

(7完成)

尺寸od.

(在)

A

(在)

B
(在)
15A1-1-304-7 1 4.50 1.00
15AHT-1.5-304-7 1½. 4.50 1.50
15A1-2-304-7 2 4.50 2.00
15A1-2.5-304-7 2½. 4.50 2.50
15AHT-3-304-7 3 4.50 3.00
15A1
Threaded x Male NPT Bevel Seat Adapter21.-Size-Material-Finish
304材料部分#

(7完成)

尺寸od.

(在)

A

(在)

B
(在)
21.-1X1-304-7 1 x 1 2.25 0.66
21.-1.5X1.5-304-7 1½x1½. 2.44 0.72
21.-2X2-304-7 2 x 2 2.66 0.75
21-3x3-304-7 3 x 3. 3.55 1.20
21.
Threaded x Female NPT Bevel Seat Adapter22尺寸 - 材料 - 表面
304材料部分#

(7完成)

尺寸od.

(在)

A

(在)

B
(在)
22-1x1-304-7 1 x 1 2.17 0.60
22.-1.5X1.5-304-7 1½x1½. 2.25 0.55
22-2X2-304-7 2 x 2 2.34 0.55
22-2.5x2.5-304-7 2½x2½. 2.09 0.67
22-3x3-304-7 3 x 3. 2.19 0.75
22.
Tri-Clamp X普通斜面座椅适配器17MP-14尺寸材料 - 表面处理
304材料部分#

(7完成)

尺寸od.

(在)

A

(在)

17MP-14-1-304-7 1 3.00
17MP-14.-1.5-304-7 1½. 3.00
17MP-14-2-304-7 2 3.00
17MP-14-2.5-304-7 2½. 3.50
17MP-14.-3-304-7 3 3.75
17MP-14.-4-304-7 4 4.00
17MP-14.
Tri-Clamp X螺纹斜面座椅适配器17MP-15尺寸材料 - 表面处理
304材料部分#

(7完成)

尺寸od.

(在)

A

(在)

17MP-15.-1-304-7 1 1.69
17MP-15-1.5-304-7 1 1.72
17MP-15-2-304-7 2 1.72
17MP-15.-2.5-304-7 2 1.84
17MP-15-3-304-7 3 1.91
17MP-15.-4-304-7 4 2.34
17MP-15.
更多适配器

Need a more corrosion-resistant adapter? Check out theAl-6xn合金适配器andHastelloy C-22适配器其他材料选项的页面。

仍然没有看到你需要什么?呼叫CSI用于未列出或用于的配置定制制造.

创建MyCSI仪表板以节省资源以获取快速参考,跟踪订单,与专家交谈雷竞技好吗。
