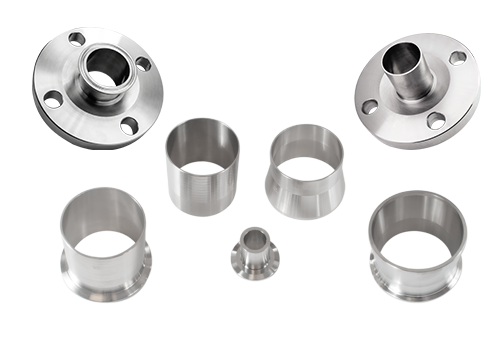

AL-6XN®合金适配器
当您需要在不同的管道类型(管道、管道、软管等)之间转换时,AL-6XN提供耐腐蚀解决方案。CSI的AL-6XN管适配器,让您解决管道连接的问题。法兰适配器用于附加卫生箍到管道上,软管倒钩适配器可以帮助您轻松连接您的管道到软管。
对于需要3-A卫生标准或ASME-BPE标准的应用程序,CSI库存304和316L不锈钢适配器。我们还提供Hastelloy®C-22®适配器为了更耐腐蚀性。
长度尺寸与行业标准一致。
表面饰面选项
BPE表面处理代码 | CSI表面完成码 | 产品接触面 (max ra)* |
产品接触表面光洁度处理 (ID) |
非产品接触面 (Max Ra) |
非产品联系 表面处理处理 (OD) |
尺寸和公差 (BPE)或(CSI) |
---|---|---|---|---|---|---|
N / A. | PU. | N / A. | 未溶血/磨坊 | N / A. | 未溶血/磨坊 | CSI. |
N / A. | 7. | 32μ英寸 (0.81μm) |
机械抛光/拉长 | 32μ英寸 (0.81μm) |
机械抛光 | CSI. |
SF1 | pl | 20μ英寸 (0.51μm) |
机械抛光/拉长 | 32μ英寸 (0.81μm) |
机械抛光 | BPE. |
SF5 | 宝 | 20μ英寸 (0.51μm) |
电力研制 | 32μ英寸 (0.81μm) |
机械抛光 | BPE. |
SF6 | P25. | 25μ英寸 (0.64μm) |
电力研制 | 32μ英寸 (0.81μm) |
机械抛光 | BPE. |
管道适配器
CSI的管道管适配器通过对接焊接或三夹管连接顺畅地从安排管道尺寸转换到OD管尺寸。
特征
- 锥形流动
- 方形末端(用于单通融合焊接)在附表5和时间表10
- 标准管道斜面按时间表40
- 还提供减少尺寸
对接焊接管X管适配器SW31S(尺寸管)Px(尺寸管)T-材料
al-6xn材料部分# | 画画 | 公称尺寸 (在) |
管壁厚度 (在) |
管道od. (在) |
一种 (在) |
---|---|---|---|---|---|
SW31S05PX05T-AL6XN. | 图。1 | ½ | 0.065 | 0.840. | 1.750 |
SW31S75PX75T-AL6XN. | 图。1 | ¾ | 0.065 | 1.050 | 1.750 |
SW31S10PX10T-AL6XN. | 图2 | 1 | 0.065 | 1.315 | 1.500 |
SW31S15PX15T-AL6XN. | 图2 | 1½. | 0.065 | 1.900 | 1.500 |
SW31S20PX20T-AL6XN. | 图2 | 2 | 0.065 | 2.375 | 1.500 |
SW31S25PX25T-AL6XN. | 图2 | 2½. | 0.065 | 2.875 | 1.500 |
SW31S30PX30T-AL6XN. | 图2 | 3. | 0.065 | 3.500 | 2.500 |
SW31S40PX40T-AL6XN | 图2 | 4. | 0.083 | 4.500 | 2.500 |
尺寸和项目编号适用于安排10管道。额外的大小和减少配置可根据要求提供。
Tri-Clamp管X管适配器14”P-Material(大小)
al-6xn材料部分# |
画画 | A - Tri-Clamp (在) |
管道10壁厚 | 管道od. (在) |
一种 (在) |
---|---|---|---|---|---|
14mpws05p-al6xn. | 图。1 | ½ | 0.083 | 0.840. | 1.750 |
14MPWS75P-AL6XN. | 图。1 | ¾ | 0.083 | 1.050 | 1.750 |
14MPWS10P-AL6XN. | 图2 | 1 | 0.109 | 1.315 | 1.500 |
14mpws15p-al6xn. | 图2 | 1½. | 0.109 | 1.900 | 1.500 |
14mpws20p-al6xn. | 图2 | 2 | 0.109 |
2.375 | 1.500 |
14MPWS25P-AL6XN. | 图2 | 2½. | 0.120 | 2.875 | 1.500 |
14mpws30p-al6xn. | 图2 | 3. | 0.120 | 3.500 | 1.500 |
14mpws40p-al6xn. | 图2 | 4. | 0.120 | 4.500 | 1.500 |
尺寸和项目编号适用于安排10管道。额外的大小和减少配置可根据要求提供。
软管倒钩适配器
特征
CSI的SOWS BARB适配器在焊缝和三夹连接件中允许从卫生管到柔性软管轻松过渡。使用带软管夹的适配器以固定软管。
技术数据
连接 | 对接焊接,三夹 |
材料 | 316L,Al-6XN合金,Hastelloy C-22 |
完 | 32 ra id,32 ra od 联系CSI用于其他完成选项。 |
对接焊接X软管倒钩适配器
尺寸od. (在) |
一种 (在) |
倒钩# |
---|---|---|
⅜ | 1.75 | 5. |
½ | 1.75 | 5. |
¾ | 1.75 | 5. |
1 | 3.00 | 10. |
1½. | 3.00 | 10. |
2 | 3.00 | 10. |
2½. | 3.00 | 10. |
3. | 3.00 | 10. |
放置订单时,请指定大小和材料。
Tri-Clamp X软管倒钩适配器14mphrxl尺寸 - 材料表面
al-6xn材料部分# (7完成) |
尺寸od. (在) |
一种 (在) |
倒钩# |
---|---|---|---|
14mphrxl-0.5-al6xn-7 | ½ | 2.25 | 5. |
14mphrxl-0.75-al6xn-7 | ¾ | 2.25 | 5. |
14MPHRXL-1-AL6XN-7 | 1 | 3.50 | 10. |
14mphrxl-1.5-al6xn-7 | 1½. | 3.50 | 10. |
14mphrxl-2-al6xn-7 | 2 | 3.50 | 10. |
放置订单时,请指定大小和材料。
Tri-Clamp减少软管倒钩适配器14MPHR-Tri-Clamp尺寸XHOSE BARB尺寸 - 材料
软管倒钩尺寸 | 一种 (在) |
倒钩# |
---|---|---|
⅜ | 1.75 | 5. |
½ | 1.75 | 5. |
¾ | 1.75 | 5. |
1 | 3.125 | 10. |
1½. | 3.125 | 10. |
2 | 3.125 | 10. |
放置订单时,请指定大小和材料。
法兰适配器
CSI法兰适配器在卫生管和ANSI法兰连接之间进行过渡,简单且快速。提供三夹和对接焊接管连接。
技术数据
连接 | ANSI Class 150法兰X Tri-Clamp或对接焊管 |
材料 | 316L,Al-6xN合金或Hastelloy C-22 |
完 | 32 RA ID和Mill完成OD标准 |
法兰X Tri-Clamp适配器38mp尺寸材料
al-6xn材料部分# | 尺寸od. (在) |
一种 (在) |
螺栓孔数量 |
---|---|---|---|
38MP-0.5-AL6XN | ½ | 1.625 | 4. |
38MP-0.75-AL6XN | ¾ | 1.688 | 4. |
38MP-1-AL6XN | 1 | 1.750 | 4. |
38MP-1.5-AL6XN | 1½. | 1.875 | 4. |
38 mp-2-al6xn | 2 | 1.938 | 4. |
38MP-2.5-AL6XN | 2½. | 2.063 | 4. |
38MP-3-AL6XN | 3. | 2.125 | 4. |
38MP-4-AL6XN | 4. | 2.125 | 8. |
可根据要求提供减少配置。法兰尺寸符合ANSI 16.5,150级。
法兰X对接焊接适配器38BW尺寸材料
al-6xn材料部分# | 尺寸od. (在) |
一种 (在) |
螺栓孔数量 |
---|---|---|---|
38bw-0.5-al6xn | ½ | 2.000 | 4. |
38BW-0.75-AL6XN | ¾ | 2.063 | 4. |
38bw-1-al6xn | 1 | 2.125 | 4. |
38bw-1.5-al6xn | 1½. | 2.250 | 4. |
38bw-2-al6xn | 2 | 2.313 | 4. |
38bw-2.5-al6xn | 2½. | 2.438 | 4. |
38 bw-3-al6xn | 3. | 2.750. | 4. |
38BW-4-AL6XN | 4. | 3.000 | 8. |
可根据要求提供减少配置。法兰尺寸符合ANSI 16.5,150级。
盲法兰38 bf-size-material
al-6xn材料部分# | 尺寸od. (在) |
一种 (在) |
B. (在) |
C (在) |
螺栓孔数量 |
---|---|---|---|---|---|
38bf-0.5-al6xn | ½ | 3.50 | 0.44 | 1.38 | 4. |
38 bf - 0.75 al6xn | ¾ | 3.88 | 0.50 | 1.69 | 4. |
38bf-1-al6xn | 1 | 4.25 | 0.56 | 2.00 | 4. |
38bf-1.5-al6xn | 1½. | 5.00 | 0.69 | 2.88 | 4. |
38 bf-2-al6xn | 2 | 6.00 | 0.75 | 3.62 | 4. |
38 bf - 2.5 al6xn | 2½. | 7.00 | 0.88 | 4.12 | 4. |
38bf-3-al6xn | 3. | 7.50 | 0.94 | 5.00 | 4. |
38bf-4-al6xn | 4. | 9.00 | 0.94 | 6.19 | 8. |
38bf-6-al6xn | 6. | 11.00 | 1.00 | 8.50 | 8. |
LAP关节末端14VB尺寸 - 材料表面
al-6xn材料部分# (7完成) |
尺寸od. (在) |
一种 (在) |
B. (在) |
---|---|---|---|
14VB-0.5-AL6XN-7 | ½ | 2.000 | 1.375 |
14VB-0.75-AL6XN-7 | ¾ | 2.000 | 1.687 |
14 vb-1-al6xn-7 | 1 | 2.000 | 2.000 |
14VB-1.5-AL6XN-7 | 1½. | 2.000 | 2.875 |
14VB-2-AL6XN-7 | 2 | 2.500 | 3.625. |
14VB-2.5-AL6XN-7 | 2½. | 2.500 | 4.125 |
14VB-3-AL6XN-7 | 3. | 2.500 | 5.000 |
14VB-4-AL6XN-7 | 4. | 2.500 | 6.188 |
38SL法兰也可用
Tri-Clamp X Male NPT适配器21mp尺寸材料
al-6xn材料部分# (7完成) |
尺寸od. (在) |
一种 (在) |
---|---|---|
21MP-0.5-AL6XN-7 | ½ | 2.000 |
21MP-0.75-AL6XN-7 | ¾ | 2.000 |
21MP-1-AL6XN-7 | 1 | 2.250 |
21MP-1.5-AL6XN-7 | 1½. | 2.440 |
21MP-2-AL6XN-7 | 2 | 2.660 |
21 mp - 2.5 - al6xn - 7 | 2½. | 3.280 |
21MP-3-AL6XN-7 | 3. | 3.500 |
21MP-4-AL6XN-7 | 4. | 3.810 |
Tri-Clamp X母管螺纹适配器22mp尺寸材料
al-6xn材料部分# (7完成) |
尺寸od. (在) |
一种 (在) |
---|---|---|
22mp-0.5-Al6xn-7 | ½ | 1.500 |
22MP-0.75-AL6XN-7 | ¾ | 1.625 |
22MP-1-AL6XN-7 | 1 | 1.630 |
22MP-1.5-AL6XN-7 | 1½. | 2.250 |
22MP-2-AL6XN-7 | 2 | 2.000 |
22 mp - 2.5 - al6xn - 7 | 2½. | 2.060 |
22MP-3-AL6XN-7 | 3. | 2.880 |
22MP-4-AL6XN-7 | 4. | 2.620 |
更多的适配器
适用于满足3卫生或BPE标准的适配器,访问食品,乳制品和饮料的适配器页。需要更耐腐蚀的适配器?看看Hastelloy C-22适配器页面以获取其他材料选项。
仍然没有看到你需要什么?呼叫CSI用于未列出或用于的配置定制制造。
